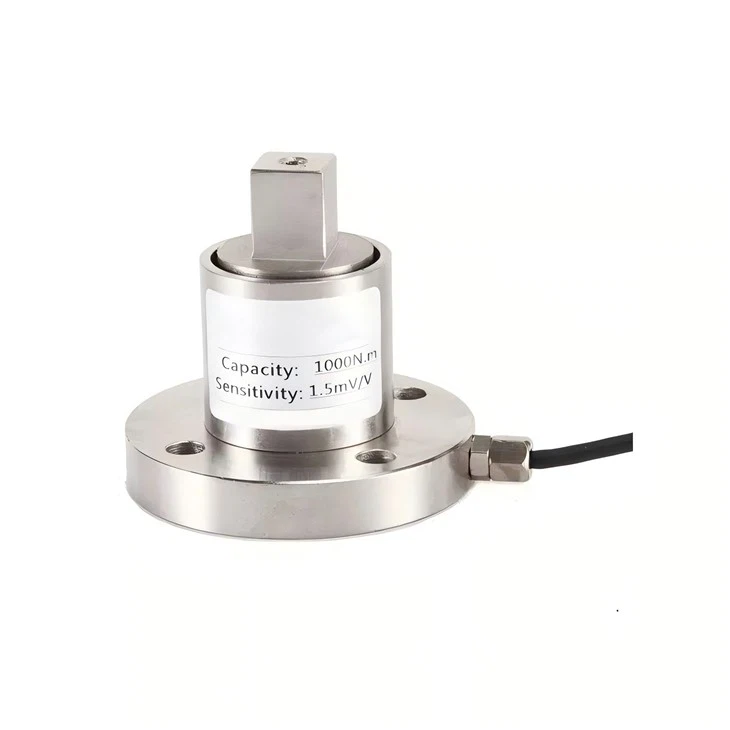

Bộ chuyển đổi mô-men xoắn tĩnh để hiệu chuẩn công nghiệp
Mô hình: ZNJ-103
Cảm biến mô-men xoắn tĩnh, còn được gọi là cảm biến mô-men phản ứng, đo lực xoắn trên một vật thể không-quay hoặc trong một hệ thống chuyển động-ổn định, chậm. Chúng được thiết kế để đo mômen phản lực, lực xoắn được tạo ra trên một giá đỡ cố định mà không cần đo chuyển động quay liên tục. Những cảm biến này được đánh giá cao về độ ổn định, độ chính xác và độ bền.
Cảm biến mô-men xoắn tĩnh hoạt động như thế nào
Cảm biến mô-men xoắn tĩnh thường hoạt động bằng công nghệ đo biến dạng. Quá trình này hoạt động theo cách-từng{2}}từng bước:
1. Cảm biến được gắn vào một bộ phận hoặc trục nơi cần đo mô-men xoắn.
2. Khi tác dụng mô-men xoắn, phần tử đàn hồi bên trong của cảm biến sẽ bị biến dạng hoặc xoắn cơ học nhẹ.
3. Đồng hồ đo biến dạng, là điện trở liên kết với phần tử đàn hồi, cũng bị biến dạng. Biến dạng này gây ra sự thay đổi điện trở của chúng tỷ lệ với mômen xoắn tác dụng.
4. Mạch cầu Wheatstone chuyển đổi sự thay đổi điện trở thành tín hiệu điện, thường là điện áp.
5. Tín hiệu điện này sau đó được khuếch đại, xử lý và chuyển thành số đọc mô-men xoắn chính xác.
◆ Kích thước:
| Phạm vi công suất (Nm) | VK | A | B | C | D |
| 5-15 | 1/4" | 52.5 | 10.5 | 7.5 | 8.5 |
| 20 - 50 | 3/8" | 56 | 14 | 11 | 12.8 |
| 100 | 1/2" | 60 | 18 | 15 | 17 |
| 200-500 | 3/4" | 80 | 28 | 23 | 26 |
| 1000 | 1" | 85 | 33 | 28 | 34 |
◆ Tính năng và ứng dụng
Hàng không vũ trụ:Hiệu chỉnh cờ lê lực và đảm bảo siết chặt chính xác các ốc vít trong quá trình lắp ráp máy bay.
Ô tô:Xác minh mô-men xoắn cuối cùng trên ốc vít trong quá trình kiểm tra chất lượng trên dây chuyền lắp ráp.
Chế tạo:Giám sát quá trình siết chặt trong lắp ráp robot và kiểm tra đặc tính xoắn của vật liệu.
Năng lượng:Đo lường và tối ưu hóa thiết bị trong các nhà máy điện và cơ sở năng lượng tái tạo, chẳng hạn như tua-bin gió.
Sự định cỡ:Cung cấp giá trị mô-men xoắn tiêu chuẩn để hiệu chuẩn và xác minh các thiết bị đo mô-men xoắn khác.
Để hiệu chỉnh Cờ lê lực. Ngoài ra còn dành cho dụng cụ mô-men xoắn Điện và Khí nén (Nhờ tính năng "trả lời thời gian" và "bảo vệ cơ khí khỏi quá tải")
◆ Tthông số kỹ thuật
| Thông số | Đặc điểm kỹ thuật |
| Dung tích | 0~20,50,100,200,300,500Nm |
| Đầu ra định mức | 1.5+10% mV/V |
| Số dư bằng không | ±1%FS |
| phi tuyến tính | +0.1-0.3%FS |
| Độ trễ | ±0.05%F.S |
| Khả năng hiếp dâm | 0.05%F.S |
| Leo | 0,03%FS/30 phút |
| Hiệu ứng nén trên đầu ra | 0.03%F.S/10bằng cấp |
| Hiệu ứng nhiệt độ trên Zero | 0,03%FS/10bằng cấp |
| trở kháng đầu vào | 350/750+100 |
| Trở kháng đầu ra | 350/700+50 |
| Tần số Raspones | 100μS |
| cách nhiệt | Lớn hơn hoặc bằng 5000MΩ/100V |
| Kích thích được đề xuất | 10V(DC) |
| Phạm vi nhiệt độ bù | -10 ~ 60bằng cấp |
| Phạm vi nhiệt độ hoạt động | -20 ~ 65bằng cấp |
| tải an toàn | 150%F.S |
| Quá tải sau sinh | 200%F.S |
| Kích thước cáp | 05.2x3m |
| Mã màu cáp | Đầu vào Đỏ( +), Đen(-)Đầu ra Xanh(+), trắng(-) |
| Vật liệu | Thép không gỉ/Thép hợp kim |
Phụ kiện tùy chọn
 |
Đồng hồ đo mô-men xoắn, chỉ báo Phụ kiện: dụng cụ lắp đặt Chỉ hiển thị giá trị mô-men xoắn Cáp; Cáp cảm biến mô-men xoắn Tùy chọn: Hỗ trợ RS232 |
 |
Đồng hồ đo tốc độ Phụ kiện: dụng cụ lắp đặt Chỉ hiển thị giá trị tốc độ Cáp: Cáp cảm biến mô-men xoắn Tùy chọn: RS232. |
 |
Phần mềm máy tính 1, Hỗ trợ hiển thị, lưu trữ, tải xuống dữ liệu. 2, Có thể hiển thị dữ liệu mô-men xoắn, tốc độ và mức tiêu thụ điện năng nếu đồng hồ được kết nối với nó hỗ trợ các chức năng đó. |
 |
Máy phát: Để chuyển đổi đầu ra mv/v sang đầu ra analog, như 0-5V / 0-10V/ 4-20mA |
