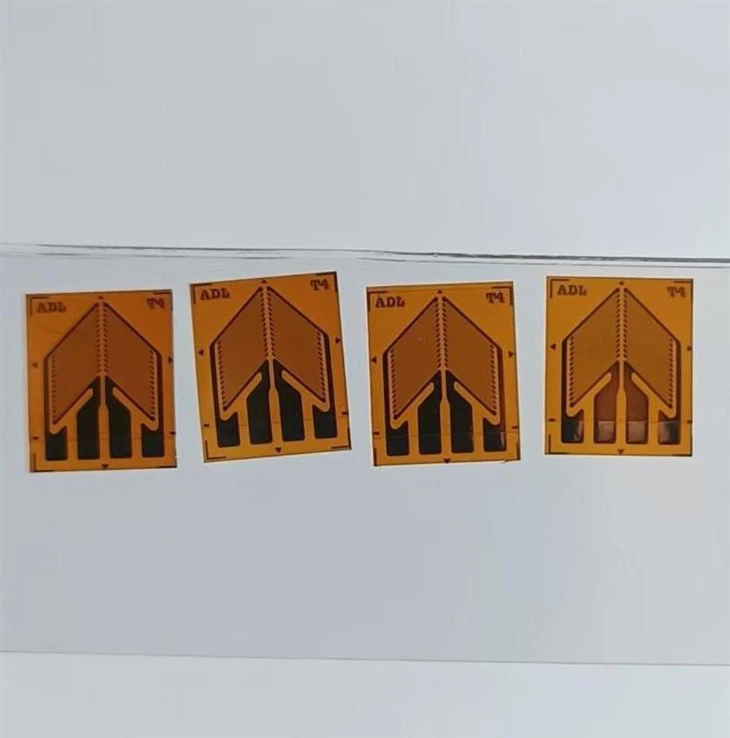

Cắt loại 45 độ Lưới kép Đồng hồ đo HA Sê -ri HA

Cắt loại 45 độ Lưới kép Đồng hồ đo HA Sê -ri HA

Sê -ri loại biến dạng kép loại 45 độ HA được thiết kế để đo biến dạng cắt do mô -men xoắn hoặc tải xoắn. Chúng có thể có một hoặc hai lưới đo được gắn vào một sóng mang duy nhất. Trong một cấu hình lưới -, phần tử đo biến dạng được định hướng ở góc 45 độ so với trục trục. Một đồng hồ đo biến dạng cắt lưới hai -, còn được gọi là V Rosette, có các phần tử đo được đặt ở 45 độ và 135 độ. Các đồng hồ đo này thường được sử dụng trong các ứng dụng như trục động cơ và hệ thống truyền động, trong đó chúng có thể được sử dụng để tính toán công suất trục dựa trên các phép đo biến dạng.]

Mô hình: HA Series
Vật liệu mang: Phenolic Aldehyd /Polyimide /Epoxy
Vật liệu đo: Lá (Hợp kim đồng niken, Hằng hoặc Karma)
Kháng: 350.650.1000 ohm
Nhiệt độ hoạt động －30- 80 độ, Phạm vi bù nhiệt độ ＋ 10- ＋ 80 độ
Ba (3) điểm hàn, điều khoản dài ổn định.

Ứng dụng:

Đo tải trọng xoắn:Truyền, tuabin hoặc máy móc quay.

Giám sát sức khỏe cấu trúc:Cầu, dầm hoặc khớp dưới ứng suất cắt.

Kiểm tra hàng không vũ trụ/ô tô:Các spars cánh, các thành phần khung gầm hoặc hệ thống treo.

Khoa học vật chất:Nghiên cứu các đặc tính cắt trong vật liệu tổng hợp hoặc hợp kim.

Ví dụ sử dụng trường hợp:

Giám sát ứng suất cắt trong trục rôto trực thăng:

• Cài đặt đồng hồ đo HA Series ở 45 độ trên bề mặt trục.
• Kết nối với một hệ thống từ xa thông qua các vòng trượt.
• Đo thật - Tải xoắn thời gian trong quá trình hoạt động để ngăn ngừa thất bại mệt mỏi.
• Tối ưu hóa cho phép đo biến dạng cắt/xoắn

Ghi chú:Các mô hình và kích thước khác có sẵn theo yêu cầu của khách hàng
