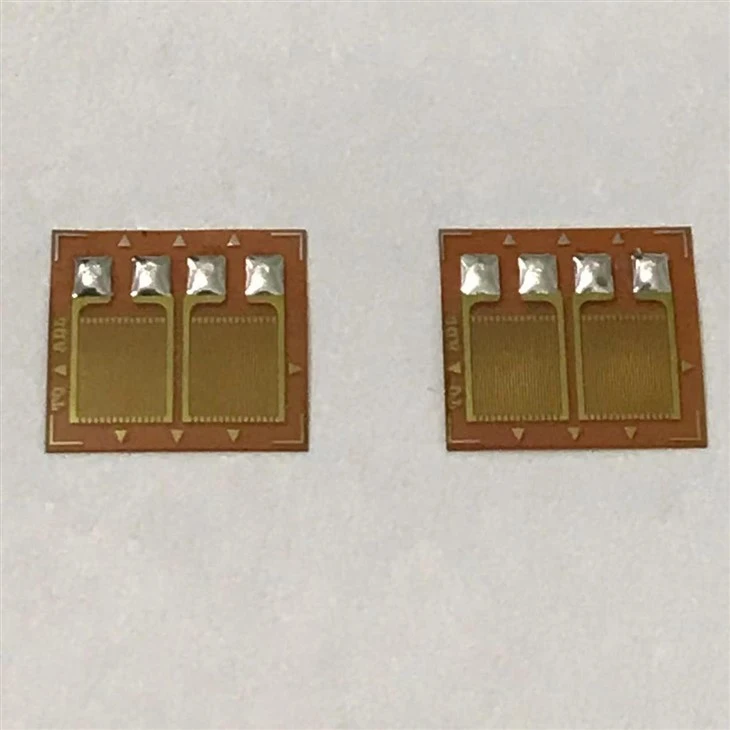

Máy đo biến dạng song song nửa cầu đôi Thiết kế của khách hàng
Model: dòng FB
Đồng hồ đo biến dạng song song đôibao gồm hai máy đo biến dạng tuyến tính được bố trí song song. Chúng có thể được sử dụng với các cấu hình mạch cầu khác nhau. Một ví dụ phổ biến là mạch cầu uốn toàn-, trong đó hai máy đo biến dạng song song được đặt ở các cạnh đối diện của cấu trúc. Máy đo biến dạng song song kép là không thể thiếu trong các tình huống đòi hỏi độ chính xác cao, khả năng phục hồi môi trường và phân tích biến dạng đa trục. Tính linh hoạt của chúng trải rộng trong các ngành công nghiệp từ máy móc hạng nặng đến kỹ thuật y sinh, khiến chúng trở thành nền tảng của công nghệ đo biến dạng hiện đại. Luôn tham khảo hướng dẫn của nhà sản xuất để lắp đặt và hiệu chuẩn tối ưu.
Đặc điểm kỹ thuật:
Vật liệu mang: Phenolic Aldehyde /Polyimide/Epoxy
Chất liệu lưới: Giấy bạc (hợp kim đồng niken, Constantan hoặc Karma)
Điện trở: 350-1000 Ohm
Điểm hàn: 3 hoặc 4
Nhiệt độ hoạt động －20-＋80 độ, Phạm vi bù nhiệt độ ＋10-＋80 độ
Ba (3) điểm hàn, ổn định lâu dài
| Mẫu số | Kích thước lưới (mm) |
Kích thước cơ sở (mm) | Khoảng cách lưới (mm) |
| BF(BA/BE)350-2FB | 2.0×3.2 | 5.7×7.7 | / |
| BF(BA/BE)350-3FB | 3.1×3.1 | 7.2×7.6 | / |
| BF(BA/BE)350-4FB | 4.0×2.7 | 8.1 ×6.9 | / |
| BF(BA/BE)350-6FB | 6.0×2.7 | 10.3×6.9 | / |
| BF(BA/BE) 1000-2FB | 2.0×3.2 | 5.7×7.7 | / |
| BF(BA/BE) 1000-3FB | 3.0×3.3 | 7.1 ×7.8 | / |
Ứng dụng:
Cảm biến tải trọng và cảm biến mô-men xoắn:Để đo lực hoặc mô men quay chính xác.
Giám sát sức khỏe kết cấu:Phát hiện biến dạng trong cầu, tòa nhà hoặc các bộ phận hàng không vũ trụ.
Kiểm tra vật liệu/Kiểm tra va chạm/phân tích áp suất:Đánh giá hành vi căng thẳng{0}}trong phòng thí nghiệm.
Ghi chú:Các mô hình và kích cỡ khác có sẵn theo yêu cầu của khách hàng
